Теплообменники пластинчатые ВТ для отопления и ГВС
Назначение: оборудование используется для теплообмена в системах отопления, вентиляции и горячего водоснабжения зданий, обеспечивая передачу тепла между различными средами (вода, растворы этилен- и пропиленгликоля, а также другие нейтральные жидкости).
Оно также применяется для нагрева и охлаждения жидкостей в технологических процессах, включая пищевую промышленность (например, в составе пастеризационных установок), металлургию, машиностроение (охлаждение станков) и другие сферы.
Важно! Эксплуатация оборудования недопустима во взрывоопасных, пожароопасных и токсичных средах.
Оставьте заявку сейчас, и получите скидку 5% на доставку!
Преимущества пластинчатого теплообменника для ГВС и отопления:
1. Полный цикл собственного производства
2. Под разные температурные
графики и нагрузки
3. Минимальные сроки изготовления
Пример обозначения при заказе теплообменников пластинчатых ВТ

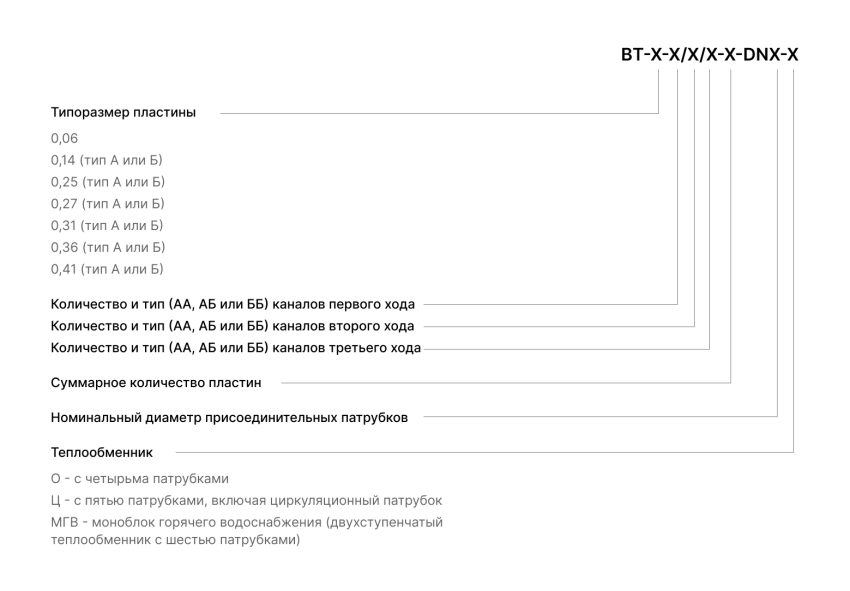

Разборный теплообменник
Теплообменник ВТ-0,14-26ББ/26ББ — 53 — DN 50 — Ц — теплообменник ВТ с типоразмером пластин 0,14; с количеством пластин 26 шт. типа Б первого хода; количеством пластин 26 шт. типа Б второго хода; суммарное количество пластин теплообменника 53 шт.; номинальный диаметр патрубков — 50 мм; теплообменник с циркуляционным (Ц) патрубком.

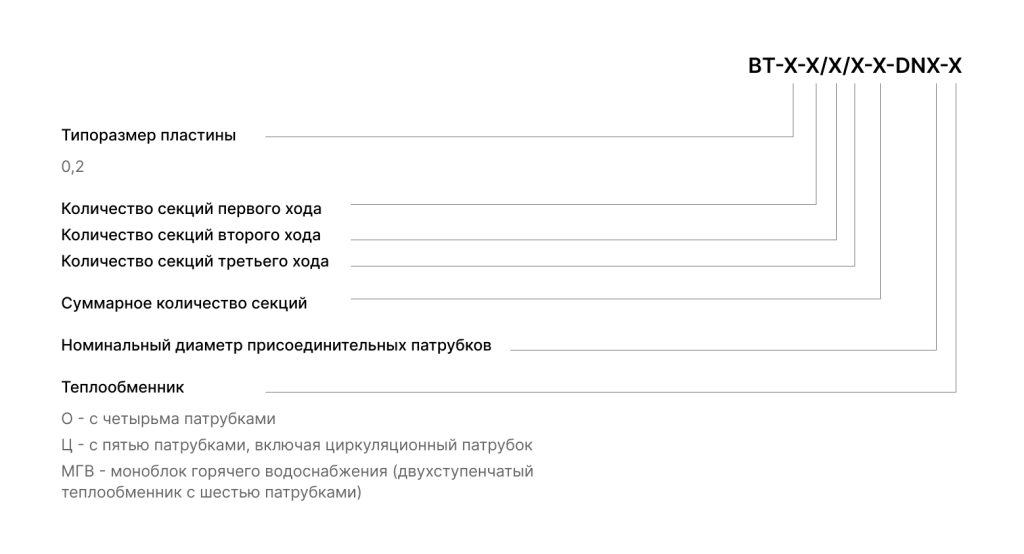

Полуразборный теплообменник
Теплообменник ВТ-0,2-10/9 — 19 — DN 50 — Ц — теплообменник ВТ с типоразмером пластин 0,2; с количеством секций первого хода — 10 шт., количеством секций второго хода — 9 шт.; суммарное количество секций теплообменника — 19 шт.; номинальный диаметр патрубков — 50 мм; теплообменник с циркуляционным (Ц) патрубком.
Технические характеристики теплообменника

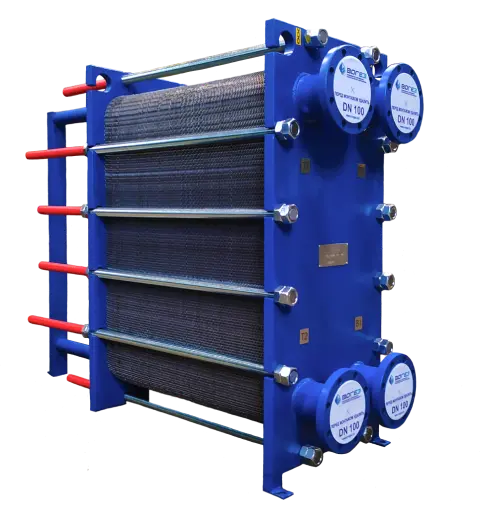

Особенности конструкции пластинчатого теплообменника
Пластинчатый теплообменник состоит из набора гофрированных пластин из нержавеющей стали, которые плотно зажаты между собой. Для герметизации соединений применяется прочная и эластичная резина, устойчивая к износу. Конструкция рассчитана на работу при давлении до 1,6 МПа.
Теплоноситель и нагреваемая среда движутся внутри аппарата по разным контурам и не смешиваются. Жидкости проходят по противоположным сторонам пластин: поверхность пластин нагревается от теплоносителя и передает энергию охлажденной среде.
Количество пластин подбирается индивидуально и зависит от температурного режима, допустимого перепада давления и требуемой тепловой мощности оборудования.
Плюсы использования теплообменников для отопления и ГВС
- Высокая эффективность теплообмена при компактных размерах оборудования.
- Простота установки благодаря небольшим габаритам, что снижает затраты на монтаж.
- Пластинчатые теплообменники являются единственным возможным вариантом для применения в индивидуальных тепловых пунктах (ИТП).
- Удобство обслуживания и ремонта: при повреждении отдельных пластин их можно извлечь, при этом работа устройства продолжается без заметной потери эксплуатационных характеристик.
- Минимальные тепловые потери за счёт отсутствия внешних поверхностей, через которые могло бы уходить тепло.
- Высокая устойчивость к вибрациям, гидравлическим ударам и перепадам давления.
